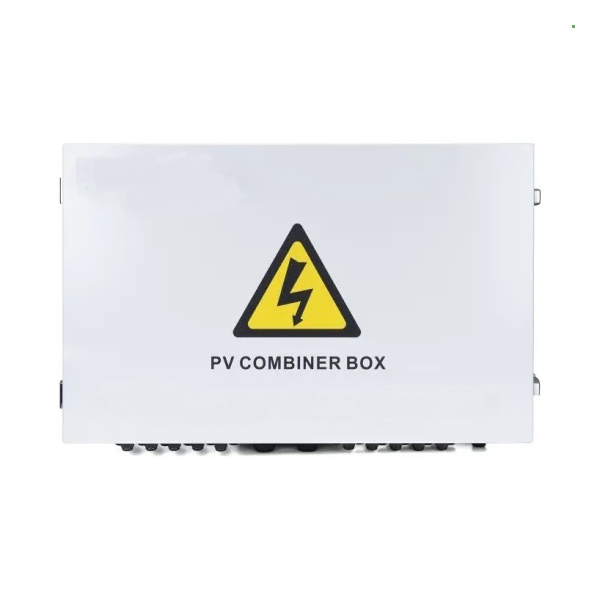

De Juer Electric® 8 String waterdichte zonne -PV DC -combinatiedoos gemaakt in China naar een aansluitdoos, een elektrische behuizing die veilig meerdere draden en kabels verenigt door verschillende toegangspoorten. Een zonnecombinerbox combineert de uitgang van talloze snaren van PV -modules voor verbinding met de omvormer.
De Juer Electric® 8 string Waterdichte zonne -PV DC Combiner Box Bus Synthetische DC -ingang van 24 PV -componenten tot 1 uitvoer. Elk kanaal van de 8 string waterdichte zonnepan PV DC Combiny Combiny -doos is uitgerust met een zekering. Het vereenvoudigt de invoerbedrading van de DC -stroomverdelingskast en omvormer aanzienlijk. Realiseer bliksemprotecion, bescherming van kortsluiting en aarding. PV Combiner Box verdeeld in twee typen: intrlligente box en niet-intelligente box. Intelligente PV -combinatiedoos is uitgerust met de bewakingsunit en detecteer vervolgens de ingangsstroom van elke string, detecteer de binnentemperatuur, detecteer de status van de bliksembeveiliging, detecteer de status van de stroomonderbreker en vat de uitgangsspanning samen, enzovoort.
Ontwerp en configuratie strikt overeenkomstig de technische specificatie voor fotovoltaïsche junctieapparatuur CGC/GF 037: 2014.
Bied gebruikers een veilige, korte, mooie en toepasselijke fotovoltaïsche systeemproducten.
Het product hanteert het buitenmuur gemonteerd type, dat zich aanpast aan de harde omgeving. Naast de kerncomponenten kan de andere worden aangepast door gebruikersvereisten.
| Naam | ZC-PV8 |
| Maximale DC -spanning van het systeem | 1000 |
| Maximale invoerstroom voor elke tekenreeks | 15a |
| Maximale invoerreeksen | 8 |
| Maximale uitgangsschakelaarstroom | 400A |
| Aantal inverter MPPT | N |
| Aantal uitvoerreeksen | 1 |
| Categorie van test | ‖ Grade bescherming |
| Nominale ontladingsstroom | 20ka |
| Maximale ontladingsstroom | 40ka |
| Spanningsbeschermingsniveau | 3.8kV |
| Maximaal continu bedrijfsspanning UC | 1050A |
| Palen | 3P |
| Structuur kenmerk | Plug-push module |
| Beschermingscijfer | IP65 |
| Uitgangsschakelaar | DC Isolation Switch (Standard)/DC Circuit |
| DC MC4/DC Fuse/DC Surge Protector | Standaard |
| Monitoringmodule/voordeling voorkomen | Optioneel |
| Installatiemethode | Muurmontagentype |
| Bedrijfstemperatuur | -25ºC-+55ºC |
| Verhoging van de temperatuur | 2 km |
| Toegestane relatieve vochtigheid | 0-95%, geen condensatie |
