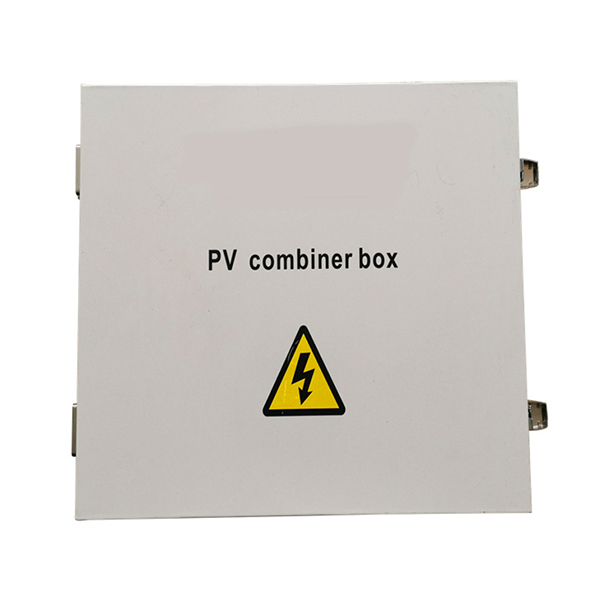

PV Array String DC Combiner Box Met algemene bescherming zoals tegenaanvalpreventie, overstroombeveiliging, overspanningsbeveiliging en bliksem.
PV Array String DC Combiner Box wordt gebruikt om de verbindingsdraden tussen een PV-module en een omvormer of controller te verminderen, het onderhoud eenvoudig te maken, het verlies te verminderen en de productveiligheid en betrouwbaarheid te verbeteren. De door ons geproduceerde PV-combinerbox heeft alle bovenstaande functies en biedt gebruikers een complete oplossing voor PV-stroomopwekkingssystemen.
1) Twee groepen onafhankelijke PV-array-ingang en -uitgang voor flexibele toepassing in verschillende verbindingen;
schema's;
2) Meerdere PV-ingangsarrays die elk een maximale stroom van 10A hebben;
3) Een hoogspanningszekering voor de preventie van tegenaanvallen van elke PV-ingangsarray;
4) Een speciaal bliksembeveiligingsapparaat met hoog voltage voor de PV-module;
5) Een speciale hoogspanningsstroomonderbreker voor de uitgangsregeling van de PV-module;
6) Een beschermingsgraad van IP65 om te voldoen aan de behoefte aan installatie buitenshuis.
| Model | 4 manieren | 6 manieren | 8 manieren | 10 manieren |
| Invoergegevens | ||||
| Aantal PV-ingangsarrays | 4 | 6 | 8 | 10 |
| Maximale stroom van elke PV-ingangsarray | 10 A | |||
| Puse voor elke PV-ingangsarray | 10 A | |||
| Draadnummer van elke PV-ingangsarray | PG7,4mm² | |||
| Uitvoergegevens | ||||
| Aantal uitgangskanaal: | 1 | 2 | ||
| Maximale uitgangsstroom: | 40A | 60A in totaal (30A uitgangskanaal) | 80A in totaal (40A uitgangskanaal) | 100A in totaal (50A uitgangskanaal) |
| Draadnummer van elk uitgangskanaal | PG16,8mm2 voor elk uitgangskanaal | PG16,10mm2 voor elk uitgangskanaal | PG16,10mm2 voor elk uitgangskanaal | PG16,12mm2 voor elk uitgangskanaal |
| Maximale uitgangsspanning: | 800VDC | |||
| DC uitgangsstroomonderbreker | beschikbaar | |||
| Andere gegevens | ||||
| Bescherming | IP65 | |||
| Temperatuur | -30â„~+60â„ | |||
| Referentiegewicht (netto/brutogewicht) | 5.3/9.3 | 8,4/12,9 | 9.5/14.3 | 10,8/15.6 |
| Afmetingen uitrusting D*B*H (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Afmeting verpakking D*B*H (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Koelmethode: | Natuurlijke koeling | |||
| Overspanningsbeveiliging | beschikbaar | |||
| Nummer aardedraad | ≥6mm2 | |||
