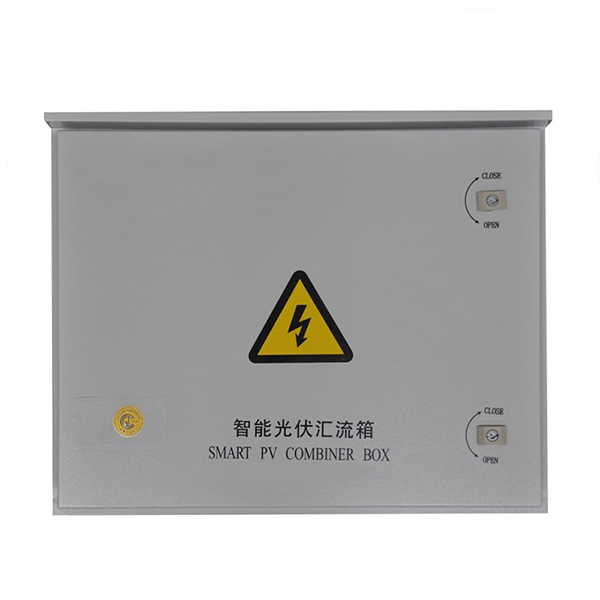

PV-combinerbox wordt gebruikt om de uitgangsgelijkstroom van de PV-array samen te brengen. Het zal dezelfde zonnepanelen combineren die in serie een PV-array vormen, die het gebruik van een fotovoltaïsche netgekoppelde omvormer ondersteunen, om zo een compleet fotovoltaïsch systeem te vormen, met het stadselektriciteitsnet.
In het fotovoltaïsche systeem op zonne-energie, fotovoltaïsche zonne-arrays om de verbinding tussen de omvormer te verminderen, volgens de kenmerken van PV-systemen, heeft Tress-technologie onafhankelijk de XYH-CB PV-combinatorbox ontwikkeld, met het bedrijf PV-omvormerproducten om de samenstelling van de complete PV-systeemoplossingen, die het bedradingsproces aanzienlijk vereenvoudigen, terwijl de omvormer onder bescherming kan werken.
Combineerdoos voor het verzamelen van fotovoltaïsche zonne-arrays voert de gelijkstroom uit, de gebruiker kan een aantal, dezelfde specificaties van PV-panelen in serie aansluiten om een fotovoltaïsche array te vormen, en vervolgens een aantal PV-arrays die parallel zijn aangesloten op de TLS-CB serie combiner box, daarna komt de output via de DC-stroomonderbreker en fotovoltaïsche omvormer die het gebruik van ondersteunt, om zo een compleet fotovoltaïsch stroomopwekkingssysteem te vormen, realisatie en voeding van het net.
* Gelijktijdige toegang tot meerdere fotovoltaïsche arrays; elk kanaal stroom tot 10A; om aan de behoeften van verschillende gebruikers te voldoen.
* Met betrouwbare, verlichtings- en overspanningsbeveiliging, fotovoltaïsche DC-hoogspanningsverlichtingsbeveiliging op zonne-energie, allemaal met positieve twijfel negatieve bliksembeveiligingsfunctie.
* Breed bereik DC-spanningsingang; DC-hoogspanningsstroomonderbreker met professioneel drukbereik van 200 ~ 900 Vdc, veilig en betrouwbaar.
*6 groepen hebben tegelijkertijd toegang tot de PV-array.
*De poort heeft een waterbestendige.
*DC met hoogspanningszekeringen en stroomonderbrekers waren twee beveiligingsapparaten.
*Elke array kan optionele stroombewaking zijn op elk kanaal van de huidige meting en bewaking.
*Wandstructuur met beschermingsklasse tegen regen buiten tot IP65, om te voldoen aan de toepassingsvereisten voor installatie buitenshuis.
* Installatie en onderhoud eenvoudig, handig, lange levensduur.
MAX. ingangsspanning: | DC1000V | ||||||
Invoer | 4 | 6 | 8 | 12 | 16 | 24 | 36 |
Stroom (EEN) | 15A | ||||||
DIODE | 25A DC1000V | ||||||
SPD | UC1000V IMAX40KA IN20KA UPâ2.5KV | ||||||
SAMENSMELTEN | 15A | ||||||
MCB | 50A | 60A | 100A | 120A | 160A | 240A | 360A |
Connector | Waterdichte connector | ||||||
Beschermingsgraad | IP65 | ||||||
Bedrijfstemperatuurbereik: | -25~+75 (ºC) | ||||||
Relatieve vochtigheid | 0~99% | ||||||
Hoogte | ≤5500 (m) |
