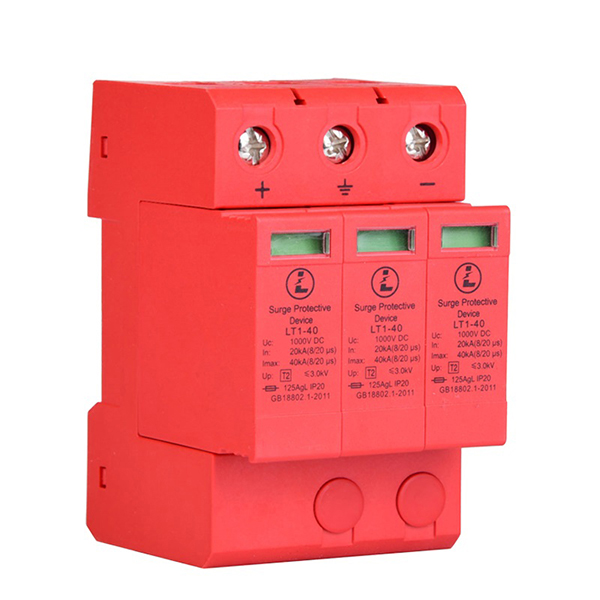

De Zhechi Electric® nieuwste verkoop en hoogwaardige Solar 1500V DC SPD -overspanningsbeschermer gebruikte hoofdzakelijk een licht volt stroomverdelingssysteem van bliksempiekbescherming of andere voorbijgaande overspanning.
De Zhechi Electric® Solar 1500V DC SPD gebouwd voor hoogspanning DC-voeding oververhit om overstroombeveiligingsfunctie te verhitten, kan graad C bieden voor fotovoltaïsche (PV) stroomsysteem transient bescherming. Products met behulp van 35 mm DIN-railinstallatie, Module kan onafhankelijk wijzigen, gemakkelijk te installeren en te onderhouden, met externe alarminterface (droogcontacten), chirurgie-beheersing), chirurgie-protector), chirurgie-protector om te wijzigen, de remote-monitoring.
| Nominale PV -systeemspanning | 500V/600V | 1000V | 1500V | |
| MCOV [UCPV] | 630VDC/700V | 1170vdc | 1200VDC | |
| Max systeemafvoerstroom (8/20 µs) [LMAX] | 40ka | 40ka | 30ka | |
| Spanningsbeschermingsniveau [omhoog] | ≤2,5kV | ≤4,0kV | ≤4,5kV | |
| Spanningsbeschermingsniveau bij 5KA [omhoog] | ≤2,0kv | ≤3,5kV | ≤4,0kV | |
| Geïntegreerde zekeringcapaciteit/onderbrekingsrating | 30KV/1000VDC | 30KV/1000VDC | 30KV/1200VDC | |
| Technologie | Kortcircuitonderbreking (SCI) overstroombeveiliging | |||
| Bedrijfstemperatuurbereik [TU] | −40 ℃ tot +80 ℃ | |||
| Nominale ontladingsstroom (8/20 µs) [(DC+/DC -)> PE] [in] | 12.5ka | |||
| Reactietijd [ta] | <25ns | |||
| Bedrijfstoestand/foutindicatie | Groen (goed)/rood (vervangen) | |||
| Geleiderbeoordelingen en dwarsdoorsnede: | Minimum | 60/70 ℃ 1,5 mm²/14awg solide/flexibel | ||
| Maximaal | 60/70 ℃ 35 mm²/2AWG gestrand/25 mm²/4AWG flexibel | |||
| Montage | 35 mm DIN -rail per 60715 | |||
| Behuizingsmateriaal | Ul 94v0 thermoplastisch | |||
| Mate van bescherming | IP20 | |||
| Capaciteit | 3 modules, DIN 43880 | |||
| Normeninformatie: | IEC 6164311 Type 2, IEC 616431 Klasse II | |||
| Productgarantie | Vijf jaar ** | |||
Contactsignalering op afstand
| Type externe contactsignalering | Omschakeling contact |
| AC -schakelcapaciteit (volt/versterkers) | 250V/0.1A |
| DC -schakelcapaciteit (volt/versterkers) | 250V/0.1A; 125V0.2A; 75V/0,5A |
| Geleiderbeoordelingen en dwarsdoorsnede voor de externe contactsignaalterminals | 60/75 ℃ MSX. 1,5 mm²/14awg solide/flexibel |
| Informatie bestellen | Bestel uit catalogusnummers hierboven |
