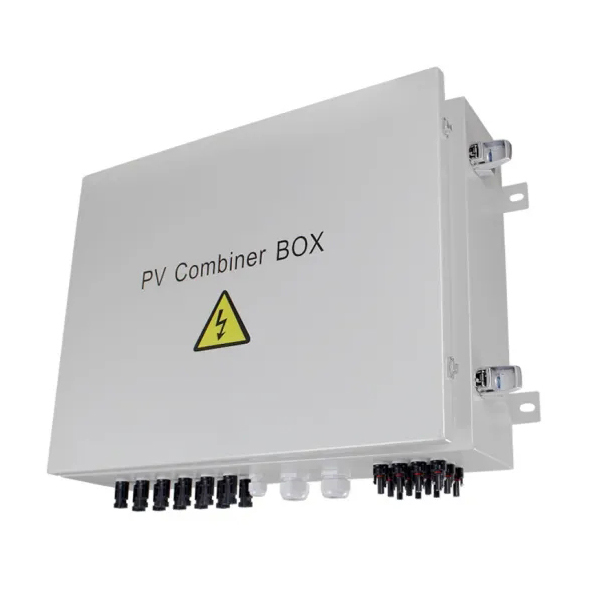

Als de professionele productie willen we gebruikers graag een veilige, bewerkte, mooie en toepasselijke ZHECHI elektrisch®Solar Energy System -combinatiebox bieden.
De Combiny System -combinatiedoos van ZHECHI Electric® Solar Energy System is geschikt voor omvormer (Max Input Voltage DC1000V, 4PV ingangskanaal, 1 uitgangskanaal, enkele MPPT -omvormer). Box -body is gemaakt van PVC -engineeringmaterialen, met test voor brandvertragende, temperatuurstijging, anti -impact, anti ultraviolet en andere testen.
IP65 Beschermingscijfer.
● Hoge betrouwbaarheid
Met DC Fuse
Met DC Surge Protection Device
Met DC -stroomonderbreker of DC -ladingisolatieschakelaar.
● Sterke aanpassingsvermogen
IP65 desigh, waterdicht, anti -stof en anti ularaviolet.
Strikte test voor hoge en lage temperatuur, breed gebruikt/
De eenvoudige installatie, de vereenvoudigde systeembedrading, de handige bedrading.
De dooslichaam is gemaakt van koud opgerold staal en andere metalen materialen.
● Flexibele configuratie
Gebruikt voor siliciummodules met één kristal, polykristallijne silicium zonnemodules, dunne film zonnemodules. Stroombeoordeling van de fotovoltaïsche zekering, cicuit breker, load isolation switch is gemodificeerd.
| Naam | ZSGF-PV12/1 | |
| Elektrische parameter | ||
| Maximale DC -spanning van het systeem | / | 1000 |
| Maximale invoerstroom voor elke tekenreeks | 10a | |
| DC Fuse Rating | 15a | |
| Aantal invoer-/uitvoerarray | 3 | |
| Aantal IUTPut -snaren | 12 | |
| Aantal uitvoerreeksen | 1 | |
| Max diameter van elke ingangskabel (mm) | 10 mm | |
| Max diameter van elke ingangskabel (mm) | 40 mm | |
| Communicatie -interface | RS485 Modbus | |
| Spanningsbeschermingsniveau | 2.8kV | 3.8kV |
| Maximaal continu werking spanning uc |
630V | 1050V |
| Palen | / | / |
| Structure characteristic | ||
| Systeem | ||
| Beschermingscijfer | IP65 | |
|
Mini -stroomonderbreker |
SM1-225/4P/DC1000V | |
| SMC4 waterdichte connectoren | Standaard | |
| PV DC Fuse | Standaard | |
| PV Surge Protrctor | Sup4-S40/3PDC1000V | |
| Monitoringmodule | / | |
| Voorkomend diode | / | |
| Doosmateriaal | Koud gerolde stalen doos | |
| Installatiemethode | Muurmontagentype | |
| Bedrijfstemperatuur | –25 ℃ ~+70 ℃ | |
| Verhoging van de temperatuur | 2 km | |
| Permissible relative humidity | 0-95%, geen condensatie | |
| Flame Retardance Comform naar IEC60695-2-11, Ulsubject naar 94V-2 | ||
| Breedte*hoge*diepte (mm) | 640*450*180 | |
