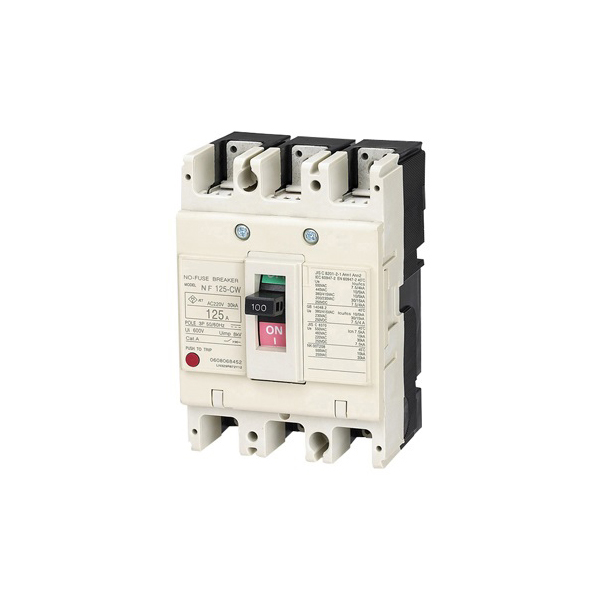

De ZHECHI Electric® Solar Molded Case Circuit Breaker, gemaakt in China, is een industriële stroomonderbreker die nieuw is ontwikkeld door ZHECHI volgens de internationale standaard.
De ZHECHI Electric® stroomonderbreker op zonne-energie is een industriële stroomonderbreker die nieuw door ZHECHI is ontwikkeld volgens de internationale norm.
Het wordt gebruikt in circuits met een nominale spanning van minder dan 690 V, een nominale werkstroom tot 400 A voor onregelmatige transformatie en onregelmatig starten van motoren.
| Framemaat | 250 | Nominale implus-houdspanning Uimp (kV) | 8 |
| Model | SGM3 DC-250 | Breekcapaciteitsniveau | H |
| Aantal polen | 3,4 | Nominaal ultiem kortsluituitschakelvermogen lcu(kA) | 40 |
| Nominale stroom(A) In | 16,20,25,32,40,50, 63,80,100,125,140, 160.180.200, 225.250 |
Nominaal kortsluitvermogen lcs(kA) | 20 |
| Nominale bedrijfsspanning Ue(V) | DC750,DC1000,DC1500 | Isolatie toepasbaarheid | Ja |
| Standaard | IEC60947-2 | Mechanisch uithoudingsvermogen Elektrisch uithoudingsvermogen |
5000 10000 |
| Referentietemperatuur | 40ºC/50ºC | Boogafstand | ≤50 |
| Nominale isolatiespanning Ui (V) | 1000 | Afmetingen 3P mm(L*B*H) 4P |
165*107*103 |
| 165*142*103 |
