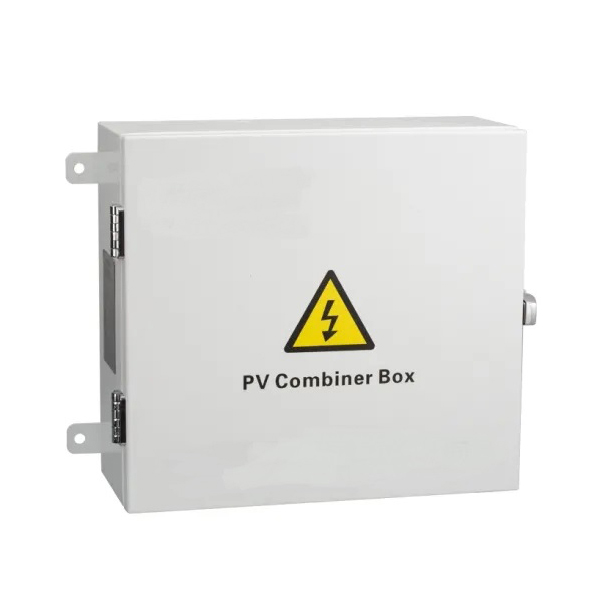

1500v Surge Protector PV Solar Combiner Box Voor een grootschalig PV-net aangesloten stroomopwekkingssysteem, om de verbindingslijnen tussen PV-modules en omvormer te verminderen, eenvoudig onderhoud en verbetering van de betrouwbaarheid, moet over het algemeen het DC-bussysteem tussen fotovoltaïsche modules en omvormer.
1500v Surge Protector PV Solar Combiner Box is speciaal ontworpen om aan deze eis te voldoen, het kan worden gecombineerd met omvormerproducten om een complete PV-systeemoplossing samen te stellen. DK-PV-serie PV-combinatorbox, er is een overspanningsbeveiliging (SPD) in de uitgangsterminal, die de DC-zekeringuitschakeling van de PV-combinatorbox, omvormer en andere eindapparatuur kan beschermen, om ervoor te zorgen dat het hele PV-stroomopwekkingssysteem lang werkt - termijn en gestaag.
+ Twee groepen onafhankelijke PV-array input en output voor flexibele toepassing in verschillende aansluitschema's:
+ Meerdere PV-ingangsarrays die elk een maximale stroom van 10A hebben;
+ Een hoogspanningszekering voor de preventie van tegenaanvallen van elke PV-ingangsarray;
+ Een speciale hoogspannings-bliksembeveiliging voor de PV-module;
+ Een speciale hoogspanningsschakelaar voor de vermogensregeling van de PV-module;
+ Een beschermingsgraad van IP65 om te voldoen aan de behoefte aan installatie buitenshuis.
| Model | BS4T | BS6T | BS8T | BS10T |
| Invoergegevens | ||||
| Aantal PV-ingangsarrays | 4 | 6 | 8 | 10 |
| Maximale stroom van elke PV-ingangsarray | 10 A | |||
| Puse voor elke PV-ingangsarray | 10 A | |||
| Draadnummer van elke PV-ingangsarray | PG7,4mm² | |||
| Uitvoergegevens | ||||
| Aantal uitgangskanaal: | 1 | 2 | ||
| Maximale uitgangsstroom: | 40A | 60A in totaal (30A uitgangskanaal) | 80A in totaal (40A uitgangskanaal) | 100A in totaal (50A uitgangskanaal) |
| Draadnummer van elk uitgangskanaal | PG16,8mm2 voor elk uitgangskanaal | PG16,10mm2 voor elk uitgangskanaal | PG16,10mm2 voor elk uitgangskanaal | PG16,12mm2 voor elk uitgangskanaal |
| Maximale uitgangsspanning: | 800VDC | |||
| DC uitgangsstroomonderbreker | beschikbaar | |||
| Andere gegevens | ||||
| Bescherming | IP65 | |||
| Temperatuur | -30â„~+60â„ | |||
| Referentiegewicht (netto/brutogewicht) | 5.3/9.3 | 8,4/12,9 | 9.5/14.3 | 10,8/15.6 |
| Afmetingen uitrusting D*B*H (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Afmeting verpakking D*B*H (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Koelmethode: | Natuurlijke koeling | |||
| Overspanningsbeveiliging | beschikbaar | |||
| Nummer aardedraad | ≥6mm2 | |||
