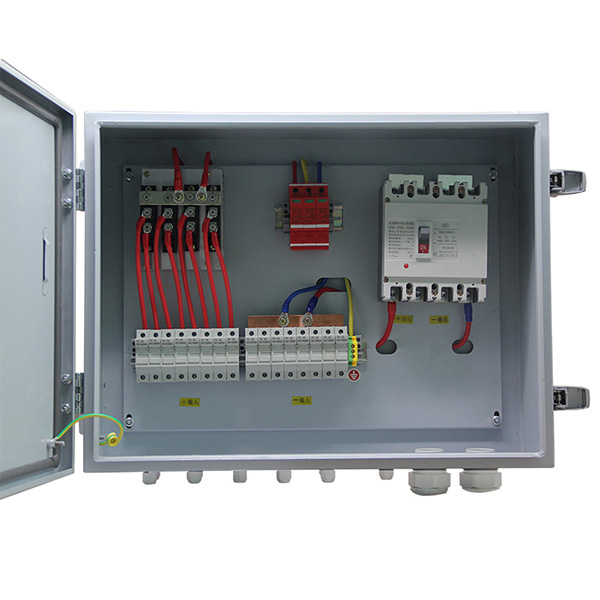

De Juer Electric® DC Solar System Array String Combiner Box die van een lage prijs is en een gratis monster biedt aan een aansluitdoos, een elektrische behuizing die veilig meerdere draden en kabels verenigt via verschillende toegangspoorten. Een zonnecombinerbox combineert de uitgang van talloze snaren van PV -modules voor verbinding met de omvormer.
De Juer Electric® DC Solar System Array String Combiner Box met algehele bescherming zoals tegenaanvalpreventie, overstroombeveiliging, overspanningsbeveiliging en bliksempreventie, PV -combinatieboxen worden gebruikt om de verbindingsdraden tussen een PV -module en een omvormer of controller te verminderen, onderhoud gemakkelijk te maken, het verlies te verminderen en de productveiligheid en betrouwbaarheid te verbeteren. De door ons geproduceerde PV -combinatiebox heeft alle hierboven functies en biedt gebruikers een complete oplossing voor PV -stroomopwekkingssystemen.
1） Twee groepen onafhankelijke PV -array -invoer en uitvoer voor flexibele toepassing in verschillende verbindingsschema's;
2) Meerdere PV -ingangsarrays die elk een maximale stroom van 10a hebben;
3) een hoogspanningszekering voor de tegenaanvalpreventie van elke PV -invoerarray;
4) een speciaal hoogspanningsbeveiligingsapparaat voor de PV-module;
5) een speciale hoogspanningsstroomonderbreker voor uitgangsregeling van de PV-module;
6) Een mate van bescherming van IP65 voor het voldoen aan de behoefte aan buiteninstallatie.
| Model | ZC4T | ZC6T | ZC8T | ZC10T |
| Input -gegevens invoeren | ||||
| Aantal PV -invoerarrays | 4 | 6 | 8 | 10 |
| Maximale current van elke PV -invoerarray | 10a | |||
| Puse voor elke PV -invoerarray | 10a | |||
| Draadnummer van elke PV -invoerarray | Pg7,4 mm² | |||
| Uitvoergegevens | ||||
| Aantal uitvoerkanaal | 1 | 2 | ||
| Maximale uitgangsstroom | 40a | 60A in alles (30A uitgangskanaal) | 80A in alle (40A -uitgangskanaal) | 100A in alle (50A -uitgangskanaal) |
| Draadnummer van elk uitgangskanaal | PG16,8 mm2 voor elk uitgangskanaal | Pg16,10 mm2 voor elk uitgangskanaal | Pg16,10 mm2 voor elk uitgangskanaal | PG16,12 mm2 voor elk uitgangskanaal |
| Maximale uitgangsspanning | 800VDC | |||
| DC -uitgangsstroomonderbreker | Gekoppeld | |||
| Andere gegevens | ||||
| Bescherming | IP65 | |||
| Temperatuur | -30 ℃ ~+60 ℃ | |||
| Referentiegewicht (netto/bruto gewicht) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| Apparatuurdimensie D*W*H (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Verpakkingsdimensie D*W*H (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Koelmethode | Natuurlijke koeling | |||
| Overspanningsbeveiliging | Gekoppeld | |||
| Grondwaalnummer | ≥6 mm2 | |||
