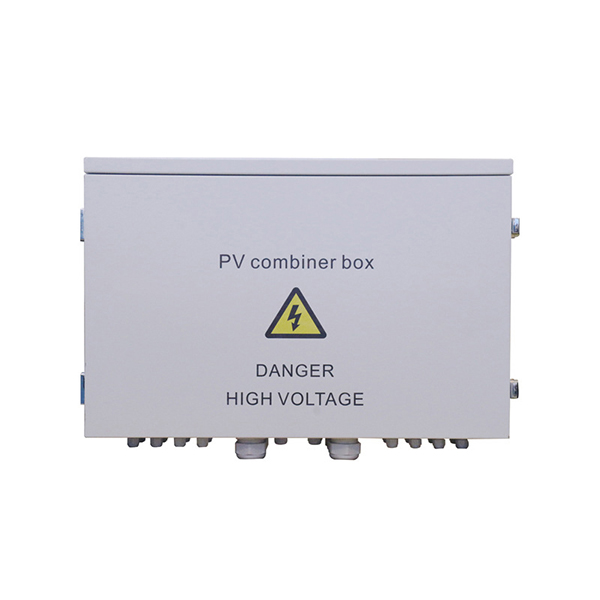

Buiten zonne-energie PV DC-verdeelkast Tot 24 fotovoltaïsche batterijcomponenten op de DC-ingangsbus synthetisch 1 uitgang is CLBDHL-24 fotovoltaïsche aansluitdoos, elk kanaal is uitgerust met een zekering, de buitenkant is uitgerust met een zekering, de uitgang is uitgerust met bliksembeveiliging en stroomonderbreker, vereenvoudigt de ingangsbedrading van DC-stroomverdeelkast en omvormer, biedt bliksembeveiliging, kortsluitingsbeveiliging en aardingsbeveiliging.
De aansluitdoos is verdeeld in twee typen: intelligent en niet-intelligent. Slimme fotovoltaïsche aansluitdoos interne belasting. Busbewaking van elke ingangsstroom van de PV-reeks, de samenvatting van de uitgangsspanning, de status van het bliksembeveiligingsapparaat en de status van de stroomonderbreker. De binnenkant van de apparaatlay-out beknopte, ordelijke en redelijke opstelling van draden, hoge betrouwbaarheid, eenvoudig onderhoud. Installatie van het type buitenmuur, om zich aan te passen aan allerlei slechte omgevingen. Naast het standaard materiaal en de maat kan worden aangepast aan de eisen van de gebruiker.
De productiekwaliteit van de aansluitdoos bereikt IP65, kan voldoen aan de eis van een buitenmuurgemonteerde verzegelde kast.
Om te voldoen aan de gelijktijdige toegang tot meerdere zonnebatterijen, is elke positieve, negatieve pool verbonden met de weg voor een speciale zekeringdraad.
Het gebruik van fotovoltaïsche speciale hoogspanningsgelijkstroomzekering om de positieve en negatieve polen tegelijkertijd te beschermen.
Het gebruik van een speciaal fotovoltaïsch hoogspannings-bliksembeveiligingsapparaat kan de positieve pool naar de grond, de negatieve pool naar de grond, de werkspanning naar DC 1500v ontmoeten.
De bus heeft toegang tot de grootste open circuitspanning van de zonnebatterijgroep (maximale gelijkspanning) is meer dan 1500v (inclusief 1500v).
De busbesturingsmodule gebruikt betrouwbare prestaties van de Honeywell HoLZER-component (DC CT-sensor) op elke weg pv-reeks van stroombewaking. Alarm- en lokale foutlocatie en via de RS485-serie communicatie.
De onafhankelijke meting van de huidige hoeveelheid PV-array kan worden gerealiseerd.
De analyse van de stroom, de fout van de bliksembeveiliging.
Aansluitdoos en besturingsmodule kunnen de spanning van de fotovoltaïsche array meten. Batterijplaat temperatuurmeting van bliksembeveiliging en output Medallion statusbewaking.
Met het externe interfacedeel van de bliksembeveiliging.
Kan de parameters van het lokale bewakingsapparaat ontvangen om te downloaden, analyseren en verwerken.
12. Buscommunicatievoeding kan worden geselecteerd uit de externe voeding of door de bus zelf die stroom levert, de site kan niet worden gebruikt voor voedingskabels.
