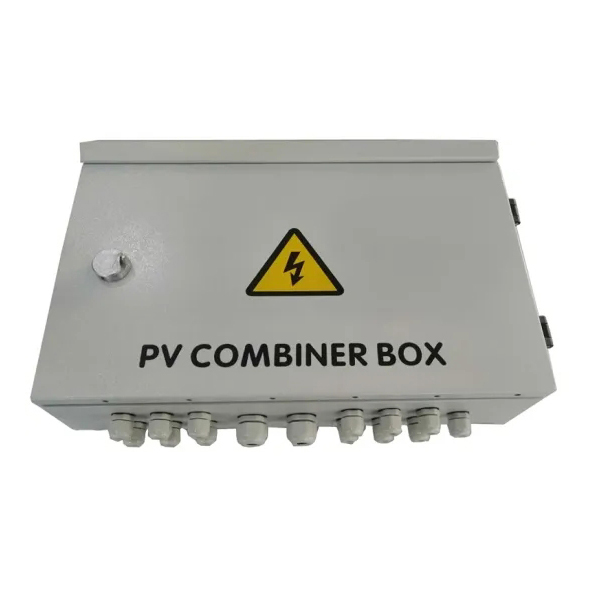

Photovoltaic Array DC Solar Combiner Box naar een aansluitdoos, een elektrische behuizing die meerdere draden en kabels veilig verenigt via verschillende toegangspoorten. Een zonne-combinerbox combineert de output van talrijke strings van PV-modules voor aansluiting op de omvormer.
Fotovoltaïsche Array DC Solar Combiner Box bus synthetische DC-ingang van 8 PV-componenten naar 1 uitgang. Elk kanaal is voorzien van een zekering. Uitgangszijde is voorzien van bliksembeveiliging en stroomonderbreker. Het vereenvoudigt de ingangsbedrading van de DC-stroomverdeelkast en de omvormer aanzienlijk. Realiseer bliksembeveiliging, kortsluitbeveiliging en aardingsbeveiliging. PV-combinerbox verdeeld in twee typen: intlligent-box en niet-intelligente box. Intelligente PV-combinerbox is uitgerust met een bewakingseenheid, detecteert vervolgens de ingangsstroom van elke string, detecteert de binnentemperatuur, detecteert de bliksembeveiligingsstatus, detecteert de status van de stroomonderbreker en vat de uitgangsspanning samen, enzovoort.
Ontwerp en configuratie strikt in overeenstemming met de technische specificatie voor Photovoltaic Array DC Solar Combiner Box CGC/GF 037:2014.
| Naam | ZC-PV12/1 |
| Maximale gelijkspanning systeem | 1000 |
| Maximale ingangsstroom voor elke string | 15A |
| Maximale invoerreeksen | 12 |
| Maximale uitgangsschakelstroom: | 160A |
| Aantal omvormer MPPT | N |
| Aantal uitvoerstrings | 1 |
| Categorie van test | ‖ graadbescherming |
| Nominale ontlaadstroom | 20ka |
| Maximale ontlaadstroom: | 40ka |
| Spanningsbeveiligingsniveau: | 3.8kv |
| Maximale continue bedrijfsspanning Uc | 1050V |
| Polen | 3P |
| Structuurkenmerk: | Stekker-drukmodule |
| Beschermingsklasse: | IP65 |
| Uitgangsschakelaar: | DC-isolatieschakelaar (standaard)/DC-stroomonderbreker (optioneel) |
| SMC4-connectoren/dc-zekering/dc-overspanningsbeveiliging | Standaard |
| Bewakingsmodule/Preventiediode | Optioneel |
| Doos materiaal | Metaal |
| Installatie methode | Type wandmontage |
| Bedrijfstemperatuur: | -25â„--+55â„ |
| Verhoging van temperatuur | 2km |
| Toegestane relatieve vochtigheid | 0-95%, geen condensatie |
Bied gebruikers een veilig, kort, mooi en toepasbaar fotovoltaïsch systeemproducten.
Photovoltaic Array DC Solar Combiner Box gebruikt een buitenwandtype, dat zich aanpast aan de barre omgeving. Naast de kerncomponenten kan de andere worden aangepast door gebruikersvereisten.
